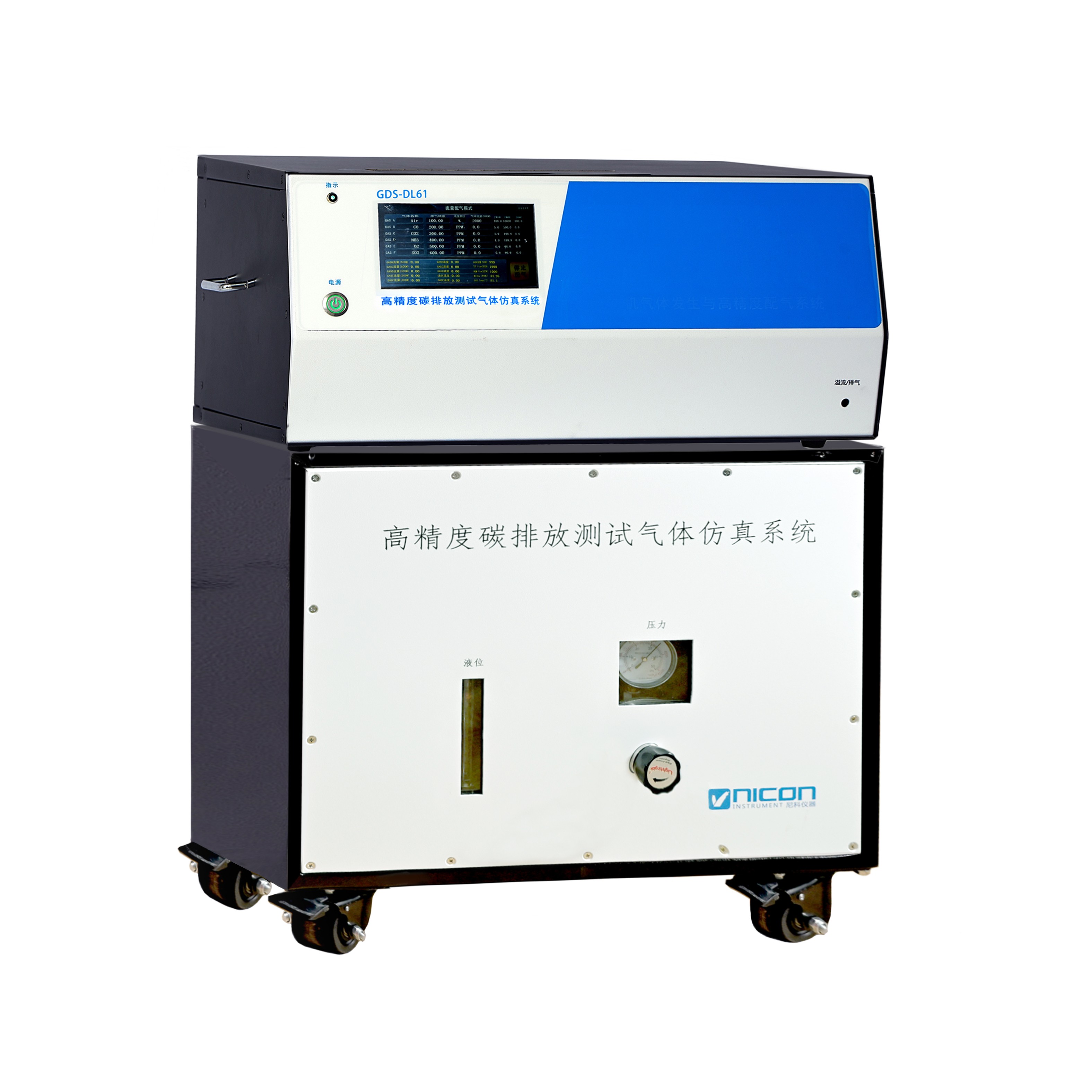

GDS-DL61型高精度碳排放測試氣體仿真系統配制的相應標準氣體可廣泛用于：環保監測、疾控中心、交通安全、軍工、家裝建材、石油、化工、電力、科研院所等多部門和行業使用；可配制乙醇、丙酮、SO2、NO、NO2、CO、O3、O2、H2S等標準氣體用于在線監測分析儀器、便攜式分析儀器、實驗室分析儀器、傳感器等的檢定、校準和分析方法的定值標準等的使用。
GDS-DL61型高精度碳排放測試氣體仿真系統包含六通道氣體質量流量控制器控制的氣源以及濕度發生系統，配氣核心部件采用氣體質量流量控制器來實時控制氣體質量流量，采用雙溫雙壓分流法濕度氣體發生器，以及經過溫度可控的氣體混合室，氣體溫度恒溫到50℃以上并充分混合，實現配氣流程全自動化，實現模擬呼出氣體的輸出。
濕度發生器采用雙溫雙壓分流法濕度發生原理。根據道爾頓分壓定律，先使氣體在穩定的高壓狀態下飽和，然后在相同的溫度下膨脹降壓，至穩定的低壓狀態 ，即可得到恒濕氣高壓氣源，其濕度值可根據飽和室溫度、高壓壓力和低壓壓力而準確測定。并采用兩臺質量流量控制器控制的干燥氣體按與濕度氣體在相同的溫度下進行不同比例的混合 ，便可得到相對濕度恒定并且連續可調的恒濕氣流。
6路高精度氣體動態控制子系統
濕度氣體發生器子系統
恒溫氣體混合室
系統集中控制及顯示系統
GDS-DL61型高精度碳排放測試氣體仿真系統運用目前國際上先進的測量和控制技術，設備穩定可靠，配制精度高。全自動化控制，操作簡單可靠。設備集成在一個機箱內。外觀簡潔，美觀。主要設備包括：質量流量控制器、高溫氣化裝置、濕度發生裝置、單向閥、截止閥、電磁閥、氣體混合管路等。管路及閥件做一些特殊處理，配氣系統設計氣路和電路控制部分分開安裝，同時在可能存在可燃性氣體泄漏的地方安裝風扇，通過風扇保證空氣流通，防止可燃?xì)饩奂员ＷC系統和人員的安全。
1. 高精度氣體質量流量控制器量程(可定制)：
(1) 第1通道氣體質量流量控制器量程：0～50 L/min
(2) 第2通道氣體質量流量控制器量程：0～500 mL/min
(3) 第3通道氣體質量流量控制器量程：0～500 mL/min
(4) 第4通道氣體質量流量控制器量程：0～200 mL/mins
(5) 第5通道氣體質量流量控制器量程：0～200 mL/min
(6) 第6通道氣體質量流量控制器量程：0～100 mL/min
2. MFC精確度(可定制)：≤±0.5%Rd plus±0.1%F.S ；
3. MFC量程比：1:187 ；
4. MFC重復性：< ±0.2% Rd；
5. MFC穩定性：< ±0.1% F.S；
6. MFC響應時間：≤ 1S；
7. MFC溫度漂移：零漂<0.05%FS/℃，量漂<0.05%Rd/℃；
8. 輸出氣體：具備主路和旁路氣體輸出，并且流量可調節；
9. 系統配氣不確定度：≤ ±0.7 %;
10. 高溫混合室工作溫度：< 50 ℃
11. 系統氣體管路恒溫加熱：< 50 ℃
12. 濕度控制范圍：5%RH～90%RH
13. 濕度控制精度：≤±0.8%RH F.S
14. 濕度重復性：≤±0.1%RH
15. 配氣方式：同時支持濃度配氣模式、流量配氣模式、自動流程配氣模式
16. 遠程模式：系統支持遠程上位機控制；
17. 信號接口：RS232/R485；
18. 系統顯示：7英寸液晶觸摸屏
19. 電源：220VAC@50/60Hz 800W
20. 使用溫度：-10～70 ℃
21. 氣體管路：采用防腐防吸附的316L不銹鋼管或者聚四氟乙烯管,內表面光滑。
22. 動態配氣系統規格：600(W)X1000(H)X480(D)；
1. 高精度氣體質量流量控制器量程(可定制)：
(1) 第1通道氣體質量流量控制器量程：0～50 L/min
(2) 第2通道氣體質量流量控制器量程：0～500 mL/min
(3) 第3通道氣體質量流量控制器量程：0～500 mL/min
(4) 第4通道氣體質量流量控制器量程：0～200 mL/min
(5) 第5通道氣體質量流量控制器量程：0～200 mL/min
(6) 第6通道氣體質量流量控制器量程：0～100 mL/min
2. 精確度(可定制)：≤±0.5%Rd plus±0.1%F.S ；
3. 量程比：1:187 ；
4. 重復性：< ±0.2% RD；
5. 穩定性：< ±0.1% F.S；
6. 響應時間：≤ 1S；
7. 溫度漂移：零漂<0.05%FS/℃，量漂<0.05%Rd/℃；
8. 輸出氣體：具備主路和旁路氣體輸出，并且流量可調節；
9. 系統配氣不確定度：≤ ±0.7 %;
10. 高溫混合室工作溫度：< 50 ℃
11. 系統氣體管路恒溫加熱：< 50 ℃
12. 濕度控制范圍：5%RH～90%RH
13. 濕度控制精度：≤±0.8%RH F.S
14. 濕度重復性：≤±0.1%RH
15. 配氣方式：同時支持濃度配氣模式、流量配氣模式、自動流程配氣模式
16. 遠程模式：系統支持遠程上位機控制；
17. 信號接口：RS232/R485；
18. 系統顯示：7英寸液晶觸摸屏
19. 電源：220VAC@50/60Hz 800W
20. 使用溫度：-10～70 ℃
21. 氣體管路：采用防腐防吸附的316L不銹鋼管或者聚四氟乙烯管,內表面光滑。
22. 動態配氣系統規格：600(W)X1000(H)X480(D)；
